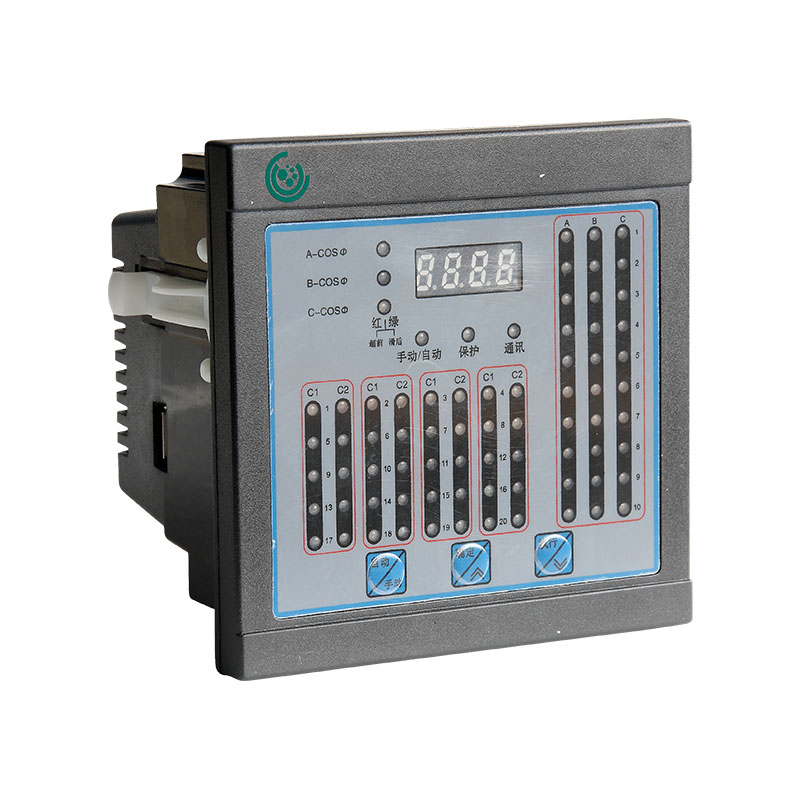

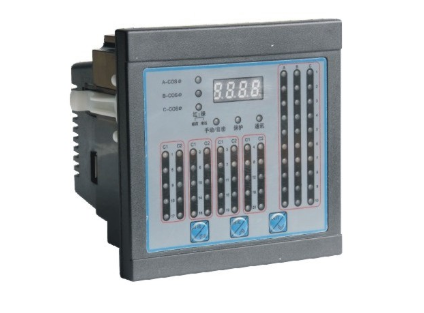

低壓無功補償控制器（以下簡稱控制器）是根據國家相關技術標準、規程和用戶的實際要求、采用專用的電力參數采集芯片和MCU處理器設計開發的新一代低壓無功補償控制器。產品外形美觀大方，安裝使用方便。通過數碼管理量包括：電壓、電流、功率因數。采交流采樣技術，特別適用于功率因數變動大的場合。動作次數少，控制精度高。

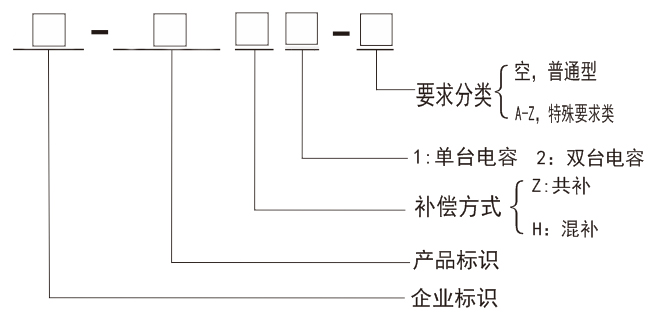

產品型號：
說明：混補適合三相不平衡負載場所的無功補償，控制分補智能電容器和共補電容器。
共補適合三相平衡負載場所的無功補償，控制共補智能電容器。
1）通過交流采樣得到電壓、電流、功率因數等數據。
2）動態顯示配電的各個參數值，參數設置簡單快捷，設置的參數斷電不丟失。
3）自動檢測智能電容器數量及容量等信息，并按電網無功參數控制智能電容器投切。
4）具有過壓、欠壓、電壓警告、欠流、過溫、電壓，當電網參數超過各設定限制時，控制器快速切除已投入的電容器，并閉鎖輸出，保護電容器安全運行，延長其使用壽命。
5）采用電壓、電流、功率因數、無功等綜合計算，電壓回差參與控制判斷，使補償更精確，防止投切振蕩。
6）在動作延時時間內多點采樣上述判據值，根據各點的值來進行無功趨勢潮流判斷，避免了常規控制器的動作點單點采樣所造成判斷失常，在功率因數變動大的場合，可以準確判斷所需補償?shù)臒o功功率及補償方向（投或是切）。
7）具有手動/自動切斷功能。置自動時，根據電壓、負荷、功率因數和無功缺額綜合因素控制電容器的投入或切除；置手動時，能手動或自動狀態下均可實現模擬投切。
8）投切原則：循環投切方式以延長電容使用壽命。
工作溫度：-25~70℃
相對濕度:20%~90%
海拔高度：≤2000m
無易燃的介質存在，在無導電塵埃及腐蝕性氣體存在。
電壓：≤±0.5％（在80%～120%額定電壓范圍內）；
電流：≤±1.0％（在50%～100%額定電流范圍內）；
功率因數：≤ ±1.5％； 無功功率：≤ ±2％
RS485通訊式控制輸出，控制本公司智能電容器。
工作電壓：共補AC380V±20%, 混補AC220V±20%
額定頻率:50Hz±5% 功率消耗:＜5W
共補控制器：9CKZ:共補智能電容器≤30臺。
9CKH：總臺數≤30臺，混補智能電容器≤10臺，共補智能電容器≤3-混補臺數

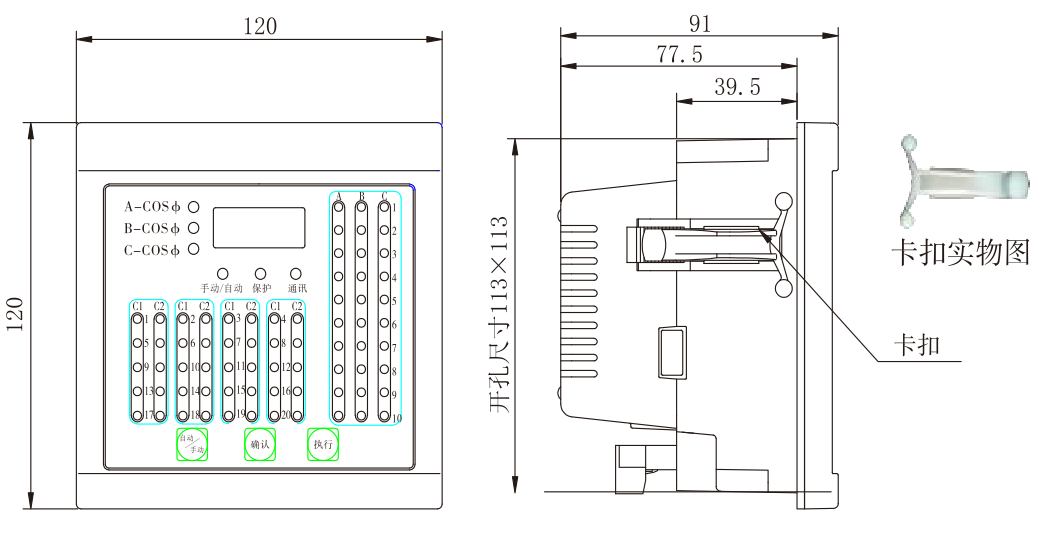

1、機械安裝：在電容柜的柜門上開113×113mm的方孔，將本產品從前方推入方孔內，把2個卡扣（見圖）插入產品左右安裝槽內，往產品面板側推緊既可。

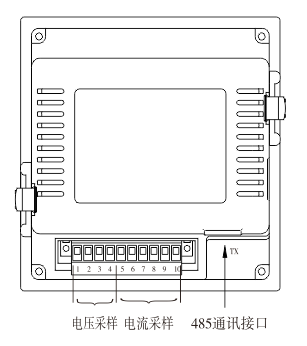

2、電氣接線：電氣接線按控制器殼上電氣接線原理圖及輸出端子定義準確接線。

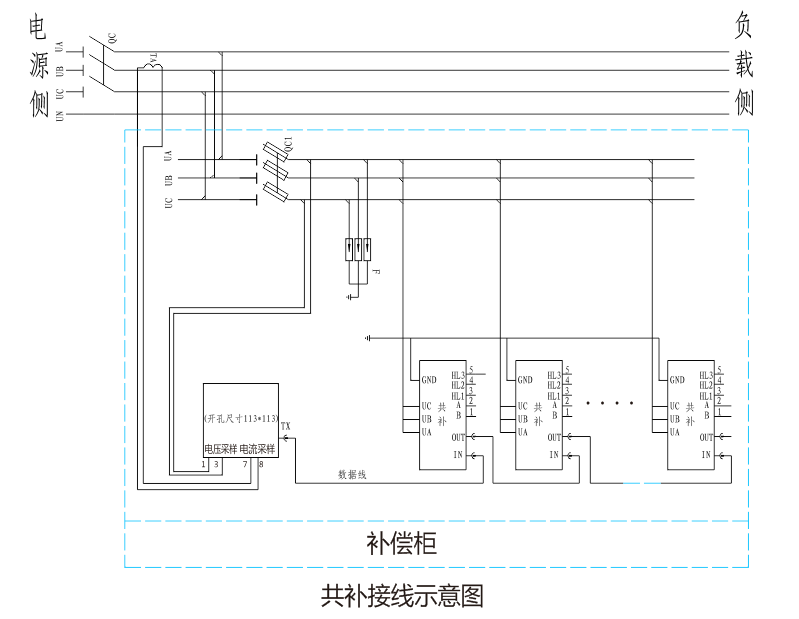

3、控制器接線示意圖
接線說明：
共補控制器：電壓采樣（1、3端口）取自電容柜開關出線端，電流采樣（7、8端口）取自進線柜一次電流互感器輸出端，TX數據接口與電容器相連。
相位要求：
一、推薦：1端口接A相電壓，3端口接C相電壓，7、8端口接B相電流；
二、可選：1端口接B相電壓，3端口接C相電壓，7、8端口接A相電流；
三、可選：1端口接A相電壓，3端口接B相電壓，7、8端口接C相電流；

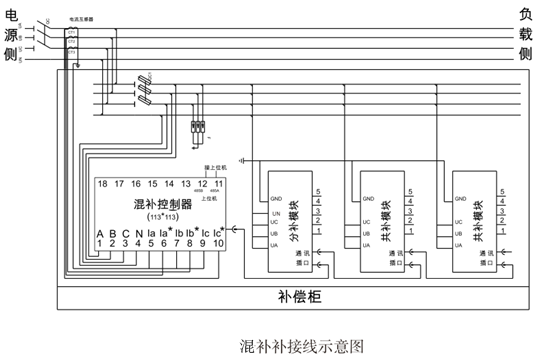

4、控制器接線示意圖
接線說明：混補控制器：采樣（1.2.3.4）取自電容柜開關線端（A、B、C、N）對應，電流采樣（5.6.7.8.9.10）應接進線柜的一次電流互感空器輸出端（Ia.Ia*，Ib.Ib*,Ic.Ic*）對應；TX數據接口與電容器相連接。
5、極性要求：電壓和電流不區分極性（內部軟件已自動識別）
外接指示燈：請參閱智能電容器說明書。
1.三相功率因數超前/滯后指示燈（超前：紅色燈亮，滯后：綠色燈亮）
2.電氣參數顯示部分
3.分補電容狀態指示燈（綠燈：表示組網電容器；綠燈閃爍：表示處于放電延時狀態；紅燈：表示投入電容器----共補控制器，此處為共補電容狀態指示燈）
4.越限保護指示燈（電壓或電流越限，諧波越限后，紅色燈亮）
5.通訊指示（模擬投切模式：紅色指示燈燈閃爍；正常投切模式：綠色指示燈閃爍）
6.手動/自動指示燈（手動模式：紅色燈長亮，自動模式：綠色燈長亮）
7.共補電容狀態指示燈（綠燈：表示組網電容器；紅燈：表示投入電容器）
8.手動/自動按鍵
9.確認鍵
10.執行鍵
注：1、模擬模式是做投切試驗時，智能電容器沒有電流輸出的調試模式。
2、電容器運行指示燈亮為綠色表示電容器在線未投入。
3、電容器運行指示燈亮為紅色表示電容器投入。
一、產品概述
低壓無功補償控制器（以下簡稱控制器）是根據國家相關技術標準、規程和用戶的實際要求、采用專用的電力參數采集芯片和MCU處理器設計開發的新一代低壓無功補償控制器。產品外形美觀大方，安裝使用方便。通過數碼管理量包括：電壓、電流、功率因數。采交流采樣技術，特別適用于功率因數變動大的場合。動作次數少，控制精度高。
產品型號：
說明：混補適合三相不平衡負載場所的無功補償，控制分補智能電容器和共補電容器。
共補適合三相平衡負載場所的無功補償，控制共補智能電容器。
1）通過交流采樣得到電壓、電流、功率因數等數據。
2）動態顯示配電的各個參數值，參數設置簡單快捷，設置的參數斷電不丟失。
3）自動檢測智能電容器數量及容量等信息，并按電網無功參數控制智能電容器投切。
4）具有過壓、欠壓、電壓警告、欠流、過溫、電壓，當電網參數超過各設定限制時，控制器快速切除已投入的電容器，并閉鎖輸出，保護電容器安全運行，延長其使用壽命。
5）采用電壓、電流、功率因數、無功等綜合計算，電壓回差參與控制判斷，使補償更精確，防止投切振蕩。
6）在動作延時時間內多點采樣上述判據值，根據各點的值來進行無功趨勢潮流判斷，避免了常規控制器的動作點單點采樣所造成判斷失常，在功率因數變動大的場合，可以準確判斷所需補償?shù)臒o功功率及補償方向（投或是切）。
7）具有手動/自動切斷功能。置自動時，根據電壓、負荷、功率因數和無功缺額綜合因素控制電容器的投入或切除；置手動時，能手動或自動狀態下均可實現模擬投切。
8）投切原則：循環投切方式以延長電容使用壽命。
工作溫度：-25~70℃
相對濕度:20%~90%
海拔高度：≤2000m
無易燃的介質存在，在無導電塵埃及腐蝕性氣體存在。
電壓：≤±0.5％（在80%～120%額定電壓范圍內）；
電流：≤±1.0％（在50%～100%額定電流范圍內）；
功率因數：≤ ±1.5％； 無功功率：≤ ±2％
RS485通訊式控制輸出，控制本公司智能電容器。
工作電壓：共補AC380V±20%, 混補AC220V±20%
額定頻率:50Hz±5% 功率消耗:＜5W
共補控制器：9CKZ:共補智能電容器≤30臺。
9CKH：總臺數≤30臺，混補智能電容器≤10臺，共補智能電容器≤3-混補臺數
1、機械安裝：在電容柜的柜門上開113×113mm的方孔，將本產品從前方推入方孔內，把2個卡扣（見圖）插入產品左右安裝槽內，往產品面板側推緊既可。
2、電氣接線：電氣接線按控制器殼上電氣接線原理圖及輸出端子定義準確接線。
3、控制器接線示意圖
接線說明：
共補控制器：電壓采樣（1、3端口）取自電容柜開關出線端，電流采樣（7、8端口）取自進線柜一次電流互感器輸出端，TX數據接口與電容器相連。
相位要求：
一、推薦：1端口接A相電壓，3端口接C相電壓，7、8端口接B相電流；
二、可選：1端口接B相電壓，3端口接C相電壓，7、8端口接A相電流；
三、可選：1端口接A相電壓，3端口接B相電壓，7、8端口接C相電流；
4、控制器接線示意圖
接線說明：混補控制器：采樣（1.2.3.4）取自電容柜開關線端（A、B、C、N）對應，電流采樣（5.6.7.8.9.10）應接進線柜的一次電流互感空器輸出端（Ia.Ia*，Ib.Ib*,Ic.Ic*）對應；TX數據接口與電容器相連接。
5、極性要求：電壓和電流不區分極性（內部軟件已自動識別）
外接指示燈：請參閱智能電容器說明書。
1.三相功率因數超前/滯后指示燈（超前：紅色燈亮，滯后：綠色燈亮）
2.電氣參數顯示部分
3.分補電容狀態指示燈（綠燈：表示組網電容器；綠燈閃爍：表示處于放電延時狀態；紅燈：表示投入電容器----共補控制器，此處為共補電容狀態指示燈）
4.越限保護指示燈（電壓或電流越限，諧波越限后，紅色燈亮）
5.通訊指示（模擬投切模式：紅色指示燈燈閃爍；正常投切模式：綠色指示燈閃爍）
6.手動/自動指示燈（手動模式：紅色燈長亮，自動模式：綠色燈長亮）
7.共補電容狀態指示燈（綠燈：表示組網電容器；紅燈：表示投入電容器）
8.手動/自動按鍵
9.確認鍵
10.執行鍵
注：1、模擬模式是做投切試驗時，智能電容器沒有電流輸出的調試模式。
2、電容器運行指示燈亮為綠色表示電容器在線未投入。
3、電容器運行指示燈亮為紅色表示電容器投入。
1、開機前必須仔細檢查控制器和智能電容器接線是否正確，在確認接線無誤后，將柜門關好。
2、合上刀開關，控制器有正常的顯示，并且工作指示燈亮且每間隔3～4秒左右閃爍一次，表明控制器工作正常。
***提示：用戶在使用本產品前，盡量熟知控制器輪顯內容里面的參數名稱和設定名稱及告警信息等所代表含義，詳見表1（混合補償參數名稱），表2（三相共補參數名稱），表3（參數設定名稱），顯示界面分為：參數查看和參數設定兩個界；各參數又可分為參數名稱與參數內容。
1、混合參數名稱及內容說明（表1）
|
序號 |
參數名稱 |
顯示內容（示例） |
注釋 |
|
1 |
PFA |
0.988 |
A相功率因數 |
|
PFB |
0.988 |
B相功率因數 |
|
|
PFC |
0.988 |
C相功率因數 |
|
|
2 |
UA |
220.0 |
A相電壓（V） |
|
UB |
220.0 |
B相電壓（V） |
|
|
UC |
220.0 |
C相電壓（V） |
|
|
3 |
IA |
3.000 |
A相進線二次電流（A） |
|
IB |
3.000 |
B相進線二次電流（A） |
|
|
IC |
3.000 |
C相進線二次電流（A） |
|
|
4 |
QA |
1.72 |
A相無功缺額kvar |
|
QB |
1.72 |
B相無功缺額kvar |
|
|
QC |
1.72 |
C相無功缺額kvar |
|
|
5 |
HA |
1.1 |
A相電壓諧波畸變率% |
|
HB |
1.1 |
B相電壓諧波畸變率% |
|
|
HC |
1.1 |
C相電壓諧波畸變率% |
|
|
6 |
HC** |
0 |
0為雙回路，1為單回路 |
2、三相共補顯示參數名稱及內容說明（表2）
|
序號 |
參數名稱 |
顯示內容（示例） |
注釋 |
|
1 |
PF |
0.988 |
三相平均功率因數 |
|
2 |
UAC |
380.0 |
AC相電壓（V） |
|
3 |
IB |
3.000 |
B相進線二次電流（A） |
|
4 |
QAC |
1.72 |
總無功缺額kvar |
|
5 |
HAC |
1.1 |
電壓畸變率% |
|
6 |
SC** |
0 |
0為雙回路，1為單回路 |
3、設定名稱及內容說明（表3）
|
序號 |
參數名稱 |
出廠默認值 |
注釋 |
|
1 |
S-PH |
0.99 |
切除門限設定范圍（0.90～0.81） |
|
2 |
S-PL |
0.99 |
投入門限設定范圍（0.8～1.0） |
|
3 |
S-UH |
分補260.0 共補450.0 |
過壓設定范圍 分補：（240V～280V） 共補：（400V～480V） |
|
4 |
S-UO |
分補245.0 共補425.0 |
警告電壓設定范圍 分補：（220V～260V） 共補：（380V～460V） |
|
5 |
S-UL |
分補173 共補300 |
欠壓設定范圍 分補：（170V～220V) 共補：（280V～360V） |
|
6 |
S-YS |
15 |
投切動作延時設定范圍（5S～250S） |
|
7 |
S-IL |
100 |
欠流設定范圍（50mA～90mA） |
|
8 |
S-CT |
1 |
CT比值設定范圍（1-5000） |
|
9 |
S-UT |
3 |
電壓諧波畸變率設定范圍（2-60）% |
|
10 |
S-OT |
0/1 |
0為雙回路，1為單回路 |
|
11 |
S-DP |
0/1 |
控制器地址，0-10 |
|
12 |
S-DC |
0 |
上機位地址，0-10 |
開機6秒左右后，在參數名稱界面下，按“執行”鍵菜單翻頁輪顯，按“確認”鍵查看菜單參數；在參數名稱界面下，按“確認”鍵返回參數名稱界面。
2.1、當開機后，系統將自動進入?yún)?shù)查看界面下，長按“確定”鍵3～4秒后，顯示界面將顯示“S-PH”，表明此時已進入?yún)?shù)設定界面，若連續按“執行” 鍵顯示界面將一次閃爍顯示S-PH→S-PL→S-UH→S-UO→S-UL→S-YS→S→IL→S-CT→S-UT→S-TO→S-DP→S-DC；若按“確認”鍵的后面顯示的為具體的設定值。
2.2、需要修改某一項設定值時，通過按“確認”鍵將閃爍字符調至該項，然后按“確認”鍵，閃爍位依次向右移動，按“執行”鍵可以改變該閃爍位的數值0→9遞增。數值調整后，按“確認”鍵將閃爍位移至參數名稱處，該項參數設定完成。
2.3、待參數設定完成后，按“確認”鍵3～4秒后返回到參數顯示界面。
與該控制器連接的智能電容器，不需要設定任何參數，即可實現自動組網。具體的調試方法：
1、依據圖紙檢查控制器和智能電容器的接線，保證接線正確。
2、控制器上電，保證控制器顯示和采集數據正確后，根據需要的設定控制器的參數，完成后保證控制器的功率因數顯示為1.000避免電容器投入。
3、全部智能電容器都上電后，其通訊指示燈間隔閃爍，表面通訊正常。此時，檢查控制器上點亮的綠色LED燈組數與組網中智能電容器臺數是否相符，如相符，則通訊部分完成（一般耗時5分鐘）。用戶也可通過智能電容器的顯示界面調至顯示J-H處，觀察各臺智能電容器的J-H的值均≥1，且沒有重復，說明通訊組網正常，調試完成。
4、智能電容器的投切試驗
4.1、如果試驗的現場能夠提供電容器投切所需的電流，可以進行實際投切。如果不具備條件可以采用模擬投切（不輸出電流）。模擬進行投切，可通過長按控制器上的“執行”按鍵3～4秒來選擇進入或退出模擬投切模式。進入模擬投切模式后，參數界面將首字符顯示以“n”（如顯示“nPF”、“nUAC”、“nPFA”、“nUA”等），同時通訊指示燈變?yōu)榧t色閃爍，表示進入模擬投切狀態。
4.2、通過控制器上的“手動/自動”按鍵選擇手動模式，按“確認”鍵便可依次投入智能電容器，按“執行”鍵可依次將網絡中投入的智能電容器切除。
注：模擬投切模式切換到正常投切模式，需要斷電重啟
5、通訊調試和模擬投切試驗正常，表明整個智能無功補償系統可正常投運。
表明工作電源欠壓或無電壓, ,否則應檢查進線電源線連接是否可靠;如接
線可靠應是產品內部電源線排松動，請及時更換
表明無通訊,應檢查通訊線是否接反或開路。
檢查信號線由于開路或現象，并確保其相序符合圖紙要求。
非常感謝您購買本公司的產品,讓我們有機會向您提供優質的服務.為了使我們的服務讓你您更滿意,在購買后請認真閱讀此說明書。
產品自發貨日起一年內,在用戶遵守說明書規定要求,且不要拆開的條件下,若質量有問題,我公司負責免費維修,一年后公司提供有償保修.本條款若有合同時，以合同約定為準.
